Clavier à membrane / HMI

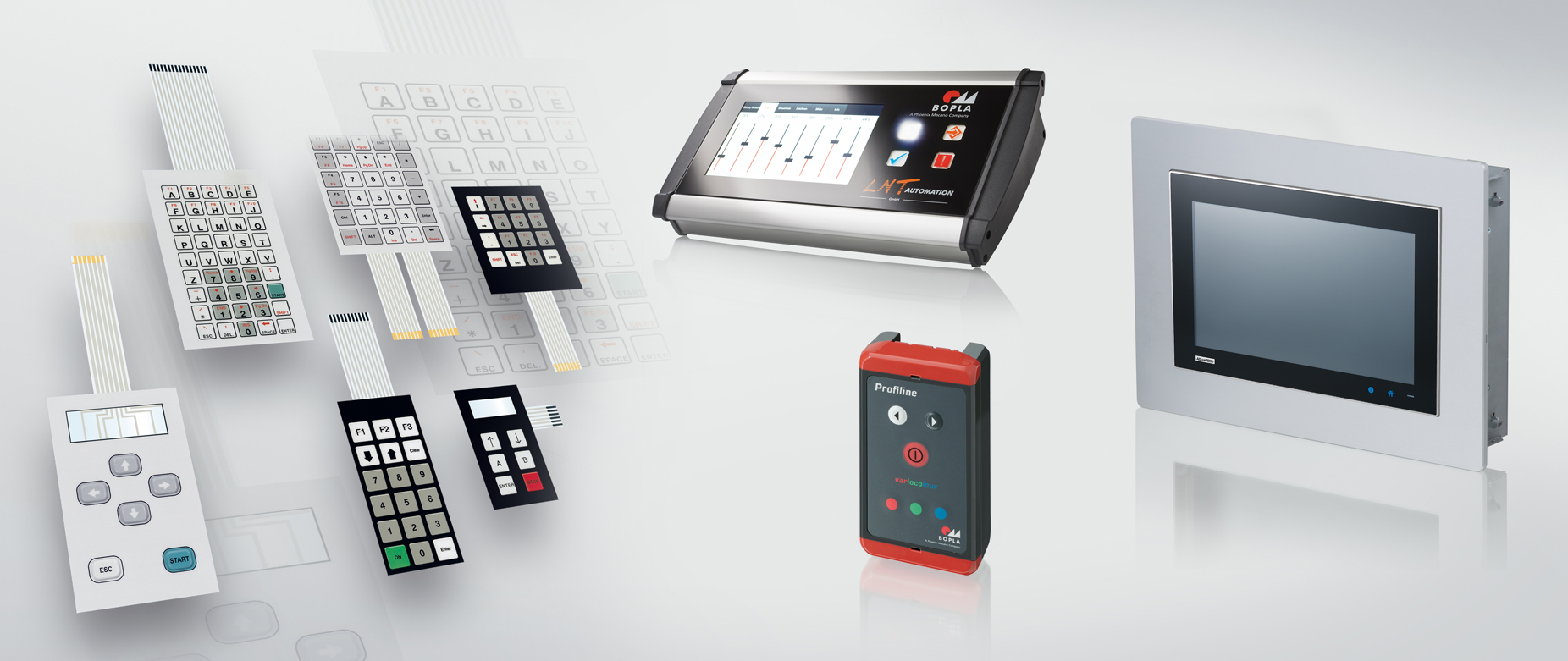

Les différentes solutions d’intégration de clavier à membrane Phoenix Mecano

Afin de satisfaire les besoins de tous nos clients, nous vous proposons un large choix de solutions de claviers à membrane et écrans tactiles haut de gamme. Spécialisé en création de boitiers, sachez que nous pouvons intégrer au sein de ces derniers le clavier adapté à vos besoins.

Cela concerne :

L’intégration d’afficheur et écran tactile assemblé par nos soins ;
La mise en place d’un commutateur tactile ;
L’intégration d’un clavier à membrane classique.

Évidemment, de nombreuses tailles et designs sont possibles. Toutefois, sachez que nous ne fabriqconception de boitieruons pas de système clavier-souris classique.

Ceci étant dit, afin de profiter d’un bon clavier à membrane, aussi résistant que facile à utiliser, nous accordons une grande importance à la technologie utilisée :

La technologie du cuivre ou argent pour les pistes ;
La technologie profiline qui améliore le côté ergonomique et le toucher du clavier de commande grace à la sur-élévation des touches avec les bossages et inlays;
La technologie de doming (surépaisseur créant un relief sur la touche) ;
La technologie de rétroéclairage pour vous faire profiter d’un clavier à membrane rétroéclairé facilitant son usage en environnement à faible luminosité ;
La technologie de boutons à faibles course ;
Impression sérigraphique ou numérique.

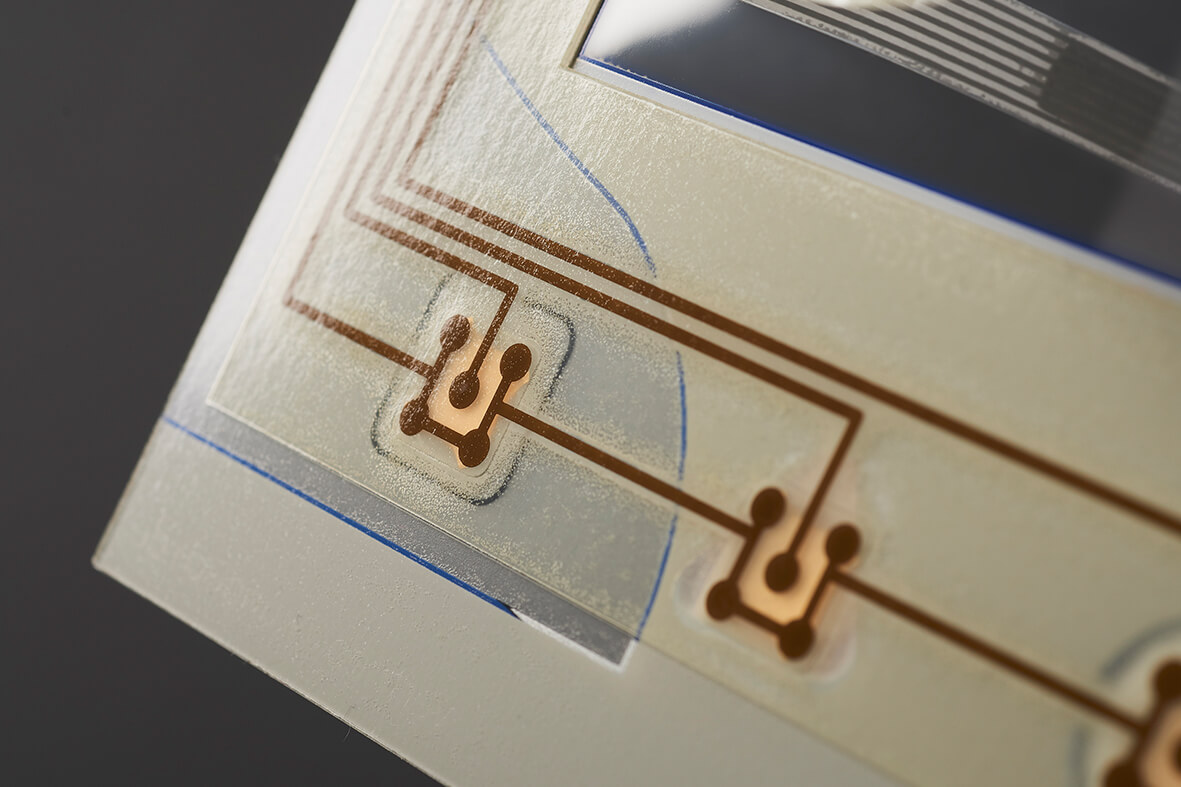

La technologie du cuivre

Comme le matériau laminé cuivre est hautement flexible, des cassures du câble membrane sont quasiment exclues – des problèmes tels que la migration de l’encre argent par exemple sont pratiquement impossibles. Au lieu d’un collage comme c’est le cas habituel avec la technique de l‘argent conducteur nous pouvons souder les DEL, les photodiodes ou autres pièces de façon sûre et durable – des avantages qui assurent la sécurité dont nos clients ont souvent besoin dans la pratique. À la différence de nombreuses entreprises offrant des claviers utilisant la technique de l‘argent conducteur, BOPLA produit des claviers haut de gamme dotés de membranes de base laminées cuivre, plaquées argent par galvanisation ou encore sur demande également plaquées or.

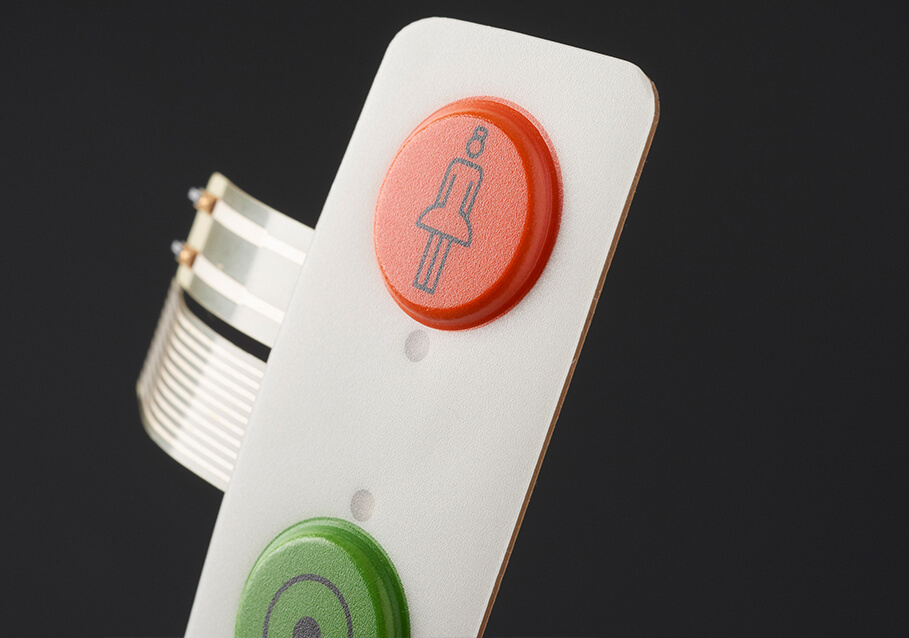

Profiline

Profiline – en quoi cette technologie se distingue-t-elle et pourquoi joue-t-elle un rôle déterminant ? Le point fort de cette technologie est constitué par une haptique et une capacité de commande améliorées. Grâce à l’effet tactile proche du clavier à faible course « short-stroke feeling », l’interface de saisie peut être améliorée considérablement – même sur des surfaces de touches extrêmement petites ou extrêmement grandes. Ceci est assuré par l’élément touche robuste et bien palpable placé entre la coupelle et la membrane en face avant. Les surfaces des touches Profiline ne donnent pas seulement un meilleur retour d’information, elles sont également extrêmement robustes. Outre la protection habituelle contre la poussière et l’humidité, l’intercalaire en acrylique intégré protège aussi la coupelle d’une déformation éventuelle. Même des forces élevées ponctuelles ne peuvent pas endommager les surfaces des touches.

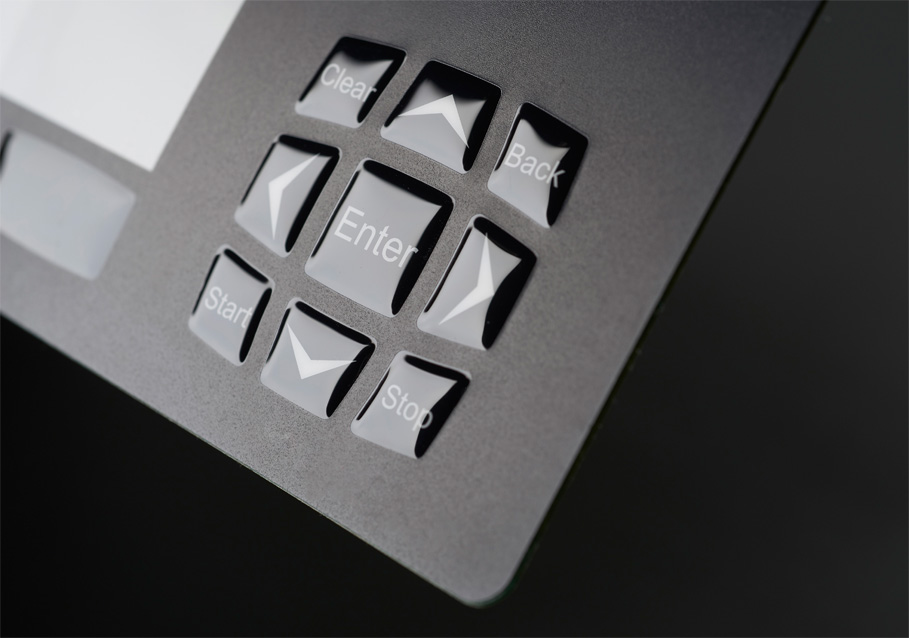

Technologie de doming

Nous offrons aussi sous la notion de « doming » des revêtements composés d’une matière plastique claire. De cette façon nous pouvons satisfaire des exigences spécifiques telles qu’un design noble tout comme celles d’une commande confortable. La matière plastique est « autorégénérante », ce qui signifie que le matériau absorbe les déformations mécaniques et « se régénère » rapidement.

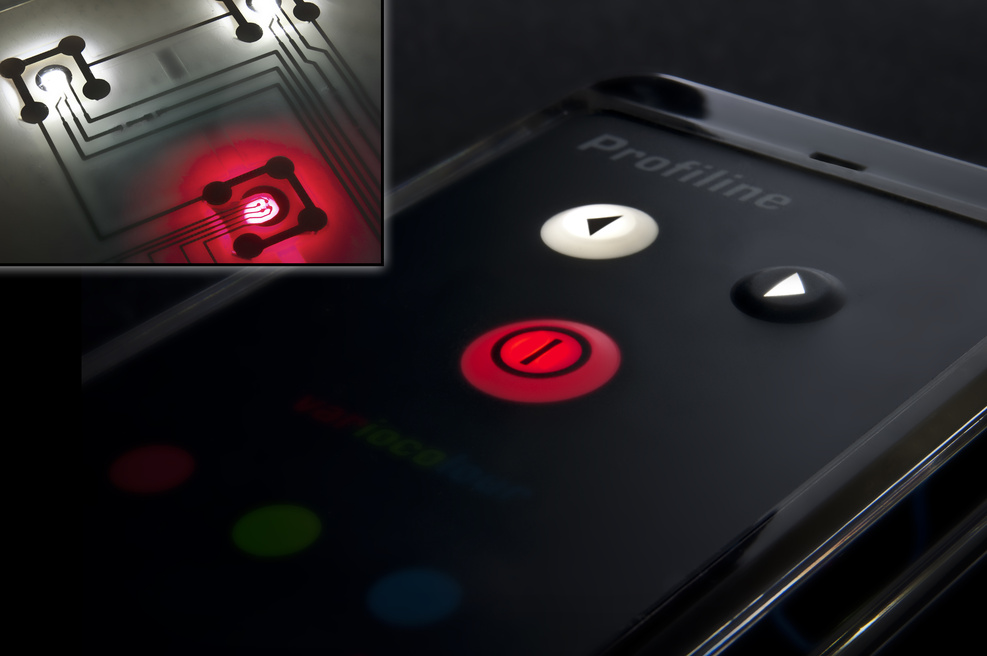

Claviers pour environnements sombres

Le clavier Profiline rétro-éclairé est construit de façon similaire au clavier Profiline normal – bien entendu il offre également les caractéristiques particuliers de cette technique et procure au client les avantages bien connus. Une différence fondamentale au niveau de la construction d’un clavier Profiline rétro-éclairé est la membrane de base, réalisée sur la base d’une carte CI FR4. Sur le verso de cette carte CI une DEL est appliquée au milieu du jeu de touches. Le clavier Profiline rétro-éclairé offre en outre des avantages décisifs quant à la durée de vie, la consommation électrique et l’haptique en comparaison de membranes EL. Avec cette technologie il est possible de faire luire des touches individuellement. Pour cela la lumière pénètre par un orifice de la coupelle spéciale dans l’intercalaire en acrylique intégré, où elle est répartie de façon correspondante. En raison de la bonne palpabilité de la touche, le confort de commande de l’utilisateur est nettement amélioré.

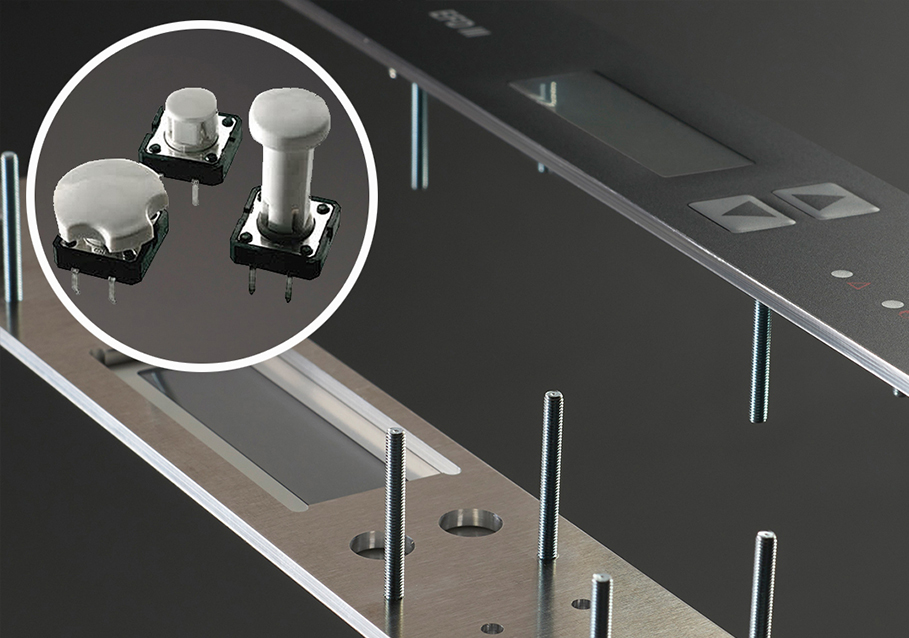

Les boutons à faible course

Les boutons à faible course sont des boutons électromécaniques avec une course d’actionnement de 0,3 mm, qui offrent une nette sensation tactile de réponse tout au long de l’actionnement. Ils sont montés sur une carte C.I. et forment alors, en combinaison avec une plaque support et une membrane en face avant personnalisée, une unité de saisie.

Claviers à membrane / HMI

Avant toutes choses, attention à ne pas confondre clavier à membrane et clavier mécanique. On trouve généralement le clavier à membrane, aussi appelé clavier souple, sur un boitier de contrôle ou une interface homme-machine aussi bien dans le milieu professionnel que chez les particuliers (d’ailleurs, le clavier à membrane est le type de clavier le plus répandu).

Le clavier mécanique, quant à lui, est principalement utilisé dans le milieu du gaming du fait de sa plus grande réactivité.

Dans tous les cas, si vous cherchez des boitiers de commande intégrant un clavier de commande, nous vous proposons des technologies de haute qualité.

L’usage du clavier à membrane dans le milieu industriel

Sauf si vous êtes un gamer ou si vous travaillez dans le secteur du jeu vidéo (et donc, que vous êtes à la recherche d’un clavier gaming), vous aurez toutes les raisons de privilégier un clavier à membrane pour l’ensemble de vos postes de travail. En effet, les claviers mécaniques sont plus chers. Ainsi, que vous cherchiez un clavier d’ordinateur ou une commande de clavier pour boite, le clavier à membrane répondra à vos besoins.

Le clavier à membrane, c’est quoi ? C’est, pour un clavier d’ordinateur, un clavier souple AZERTY ou QWERTY. Si vous l’intégrez à un boitier, vous pouvez opter pour plusieurs modèles (tel qu’un pavé numérique). Dans tous les cas, le clavier à membrane est constitué de plusieurs couches de polyester et de circuits. Il peut prendre la forme d’un clavier traditionnel avec retour de pression de touche pour les frappes ou bien d’un clavier avec une sensation plus tactile.

Pourquoi faire confiance à Phoenix Mecano pour la mise en œuvre de vos projets ?

Depuis 1996, le Groupe Phoenix Mecano est un acteur mondial dans le domaine des composants industriels. Notre spécialité : la fabrication de boitiers avec ou sans commande clavier. Pour ce faire, nous avons établi des partenariats solides avec de nombreuses grandes marques telles que Lexan pour les claviers à membrane.

Peu importe vos besoins, nous pouvons vous proposer des solutions personnalisables comprenant entre autres :
